一文搞懂电线电缆基本结构

一文搞懂电线电缆基本结构

电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品，其基本构成包括导体、绝缘层、屏蔽层和护套等部分。以下是电线电缆的基本知识：

电线电缆的分类

裸电线及裸导体：仅有导体，无绝缘层，如铜、铝等金属单线和绞线。

电力电缆：用于电力系统主干线路，传输和分配大功率电能。

电气装备用电线电缆：连接用电设备和器具，品种多样。

通信电缆和光缆：传输电信信息，包括射频电缆和光纤光缆。

电磁线：用于制造电机、仪器仪表中的线圈或绕组。

电线电缆的型号

型号通常由汉语拼音字母和阿拉伯数字表示。

示例：YJV22 8.7/15KV3×240，表示铜芯交联聚乙烯绝缘、钢带铠装、聚氯乙烯护套，额定电压8.7至15千伏，3芯标称横截面积240平方毫米。

常见代号：ZR（阻燃）、NH（耐火）、L（铝芯）。

电线电缆的敷设方式

一般需穿保护性套管，避免裸露敷设。

配管配线用于动力配电、照明工程等。

电缆敷设方式包括直埋、排管、电缆沟、桥架等。

电线电缆的载流量

载流量与导线截面、材料、敷设方法和环境温度有关。

口诀：“十下五，百上二；25、35，四、三界；70、95，两倍半；穿管、温度，八、九折；裸线加一半；铜线升级算”。

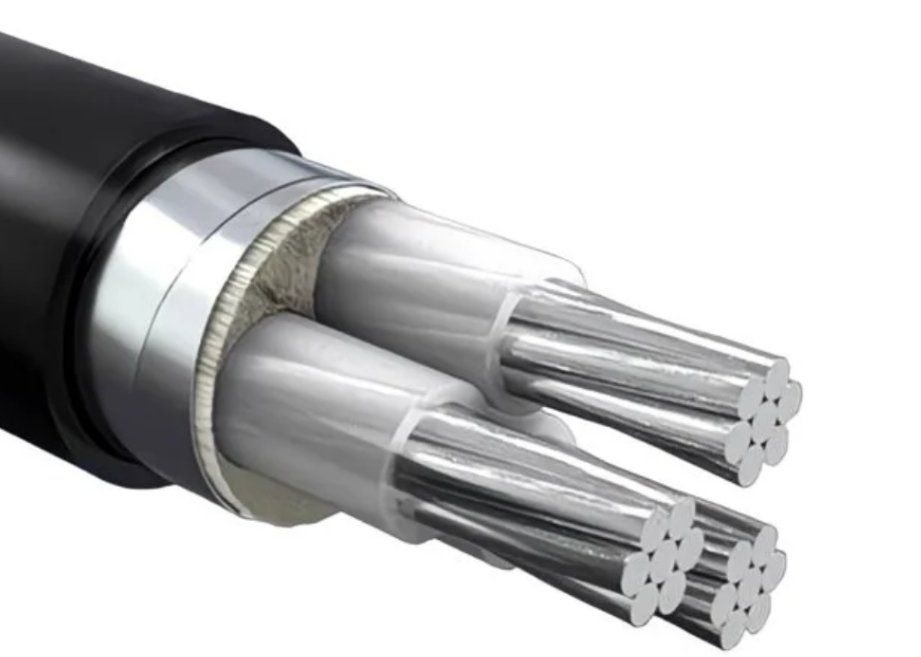

电线电缆的结构

从内到外：导体、导体屏蔽、绝缘、绝缘屏蔽、铜带屏蔽、填充包带、内护套、钢带铠装、外护套。

示例：ZC-YJV22电缆，外护套为聚氯乙烯，钢带铠装，内护套为聚氯乙烯，绝缘层为交联聚乙烯。

电线电缆的检验工序

导体需电阻合格，确保物理特性。
